Система чиллер-фанкойл

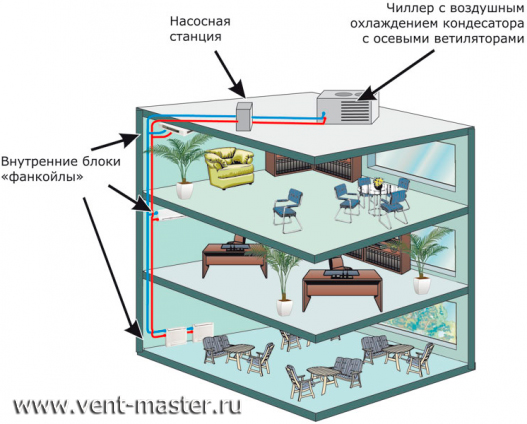

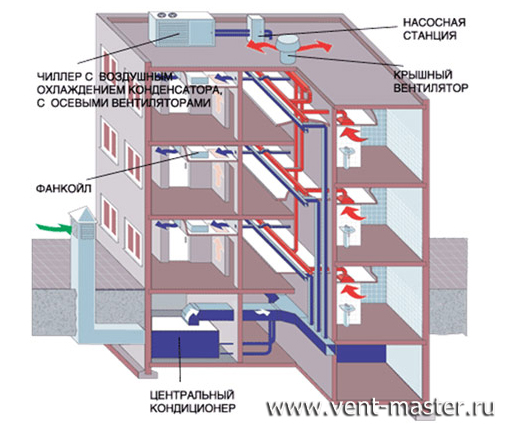

​​Системы чиллер-фанкойл заслуженно можно назвать уникальными представителями климатического оборудования. Они представляют собой систему из кондиционирования, складывающуюся из двух блоков: внешнего охлаждающего  – чиллера (от англ. chiller), и внутреннего – фанкойла (от англ. fan-coil). Основная их отличительная черта заключается в том, что вместо фреона (использующегося в обычных сплит-системах), здесь в холодильном контуре циркулирует обычная вода или незамерзающая жидкость (в некоторых случаях). Чтобы обеспечить движение теплоносителя по системе используется насосная станция.

Устройство чиллера

Существует две разновидности чиллеров, которые отличаются способами охлаждения конденсатора:

• водяной - использует обычную воду;
• воздушный - охлаждение за счет потока воздуха.

Первый тип отличается значительно меньшими габаритами и подходит для круглогодичного использования в климате России. Также производят чиллеры, которые оснащены встроенным тепловым насосом. Такие устройства могут не только охлаждать, но и нагревать используемый теплоноситель.

В зависимости от конструктивных особенностей выделяют два типа чиллеров:

• с выносным конденсатором, которые можно установить внутри помещения, а сам блок вынести на крышу. За счет этого значительно упрощается обслуживание агрегатов, повышается их надежность и появляется возможность использовать воду в качестве теплоносителя.
• с встроенным конденсатором (моноблоки). Они могут иметь осевой либо центробежный вентилятор. Так, в первом случае, оборудование может быть установлено только вне помещений по причине малого напора воздушного потока. Блоки с центробежным вентилятором обеспечивают хороший напор воздуха, поэтому могут работать внутри помещения. В таком случае забор воды и выброс воздуха осуществляется по воздуховодам.

Устройство фанкойла

Фанкол устанавливается непосредственно в помещении. Особенности монтажа конкретной модели определяются ее типом. Разновидности фанкойлов:

•  напольные;
•  настенные;
•  подпотолочные (похожи на внутренний блок стандартного кондиционера);
•  бескорпусные (служат для скрытой установки, например, в канале либо за подвесным потолком.

В зависимости от числа теплообменников фанкойлы могут быть:

• двухтрубные
• четырехтрубные – имеют два теплообменника и могут быть подключены к центральному отоплению, устанавливаются на стене под окном и используются для обогрева в холодное время года.

Помимо теплообменника фанкойл содержит внутри следующие элементы:

• вентилятор с электродвигателем;
• электронагреватель;
• воздушный фильтр;
• поддон для конденсата;
• система управления с пультом ИК.

Насосная станция

Насосная станция обеспечивает циркуляцию жидкости между чиллером и фанкойлом. Основные ее элементы:

• циркуляционный насос обеспечивает необходимое давление теплоносителя при определенном расходе жидкости;
• запорная арматура – используется для сервисного обслуживания;;
• аккумулирующий бак – увеличивает срок эксплуатации системы и предотвращает ее износ;
• расширительный бак – используется для компенсации температурного сжатия либо расширения теплоносителя.
• система управления и защиты – служит для контроля режима работы станции.

Преимущества и недостатки системы чиллер-фанкойл

К преимуществам относятся:

• масштабируемость и гибкость системы по сравнению с другими технологиями, что обеспечивает возможность кондиционирования большого количества помещений.
• создание независимого микроклимата в каждом отдельном помещении благодаря возможности подключить много фанкойлов. Их число определяется в зависимости от мощности чиллера, а расстояние мощностью насосной станции.

Среди недостатков системы выделяют:

• невозможность влиять на циркуляцию воздуха, поэтому их используют в комплексе с воздушными системами кондиционирования
• меньшая экономичность по сравнению с системами типа VRF/VRV.
