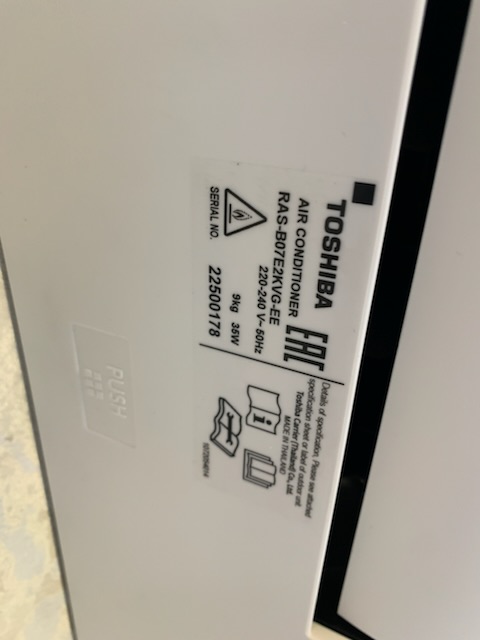

Установка кондиционеров выполняется по определенной схеме. При этом учитывается модель прибора и особенности места установки. В результате может быть изменена последовательность действий – добавляются или исключаются некоторые этапы. В любом случае самостоятельно выполнить такую работу сложно. Для этого необходим опыт, поэтому лучше обращаться к специалистам по телефону: +7(916)397-5131. Наша компания предоставляет услуги монтажа климатической техники. В качестве примера можно рассмотреть случай, когда была выполнена установка кондиционера Toshiba RAS-B07E2KVG-E (Зеленоград, корпус 1620).
Подготовительные мероприятия
Какие рекомендации следует выполнять, чтобы правильно произвести монтаж климатической техники:
- выполняется заземление, что обеспечивает безопасность домочадцев;
- правильно натягивается накидная гайка, если ее пережать, происходит нарушение структуры материала, в дальнейшем под действием нагрузки в слабых местах образуются трещины, что приводит к нарушению герметичности контура;
- установка прибора выполняется на участке, где конструкция сможет выдержать оказываемую нагрузку;

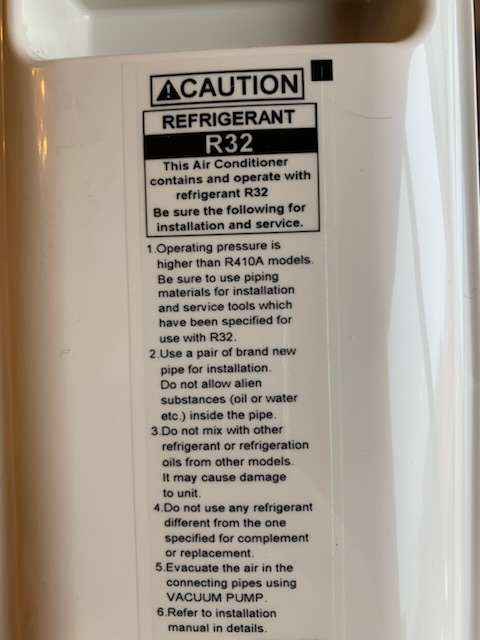

- во время работы с хладагентом следует открыть окно, т. к. может случиться его утечка, также важно предупредить контакт фреона с открытым огнем, что обычно приводит к выделению токсичного газа;
- разъемы кабелей надежно фиксируются, т. к. будут подвергаться механическим нагрузкам и вибрации.

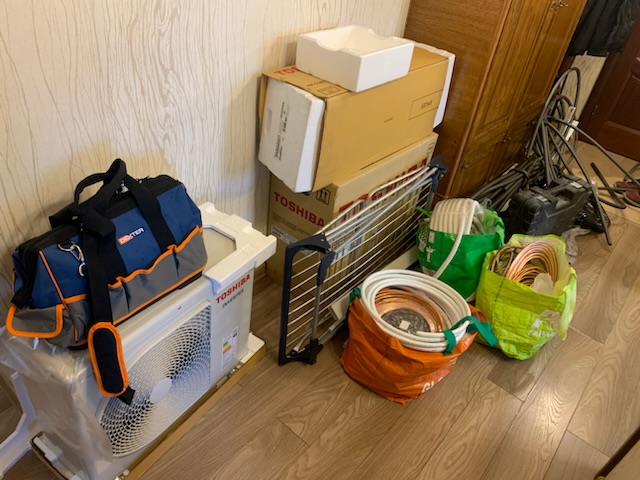

Что может понадобиться для работы:
- манометрический коллектор;
- зарядный шланг и цилиндр;
- детектор, определяющий утечку газа;
- инструмент для развальцовки;
- вакуумный насос;
- трубогиб;
- труборез;
- динамометрический ключ;
- оборудование для определения количества хладагента;
- сварочный аппарат;
- строительный уровень;
- бур;
- рулетка.
Работу необходимо выполнять в перчатках, т. к. придется иметь дело с трубами (могут быть острые кромки), другими жесткими деталями, инструментом для резки.
Монтаж кондиционера

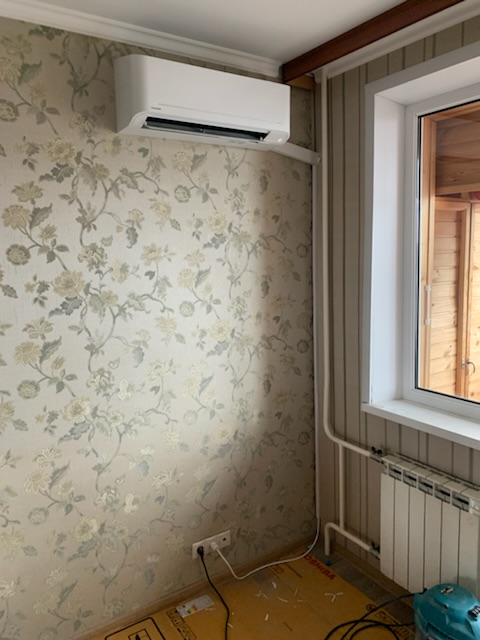

Необходимо выбрать место для установки, при этом учитывают наличие препятствий рядом. Важно, чтобы со всех сторон кондиционера было свободное пространство (от 15, 20 или 30 см и более). В нашем случае производилась установка устройства в спальне через балкон и шкаф:

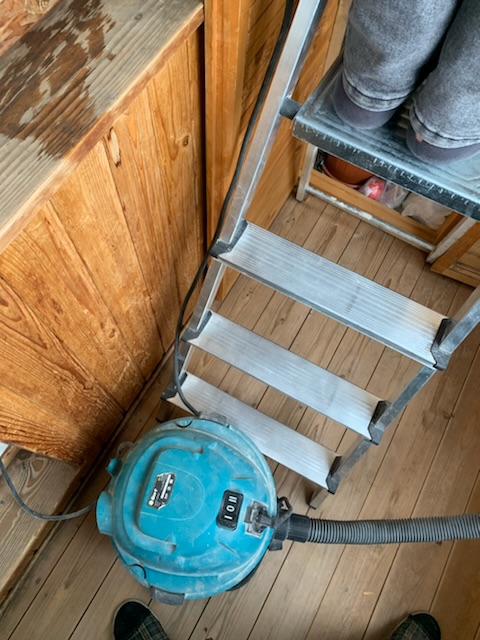

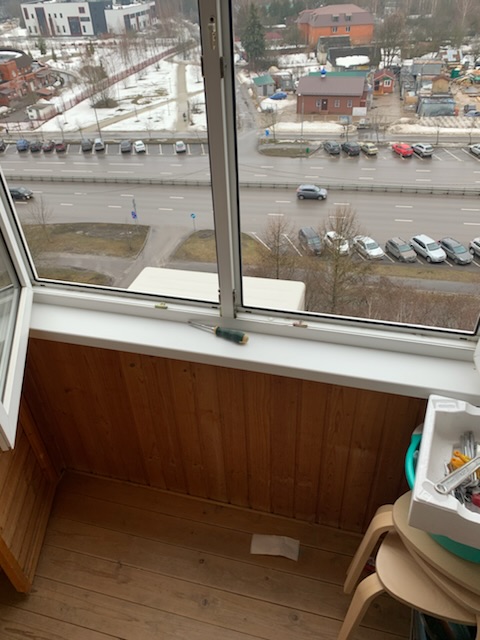

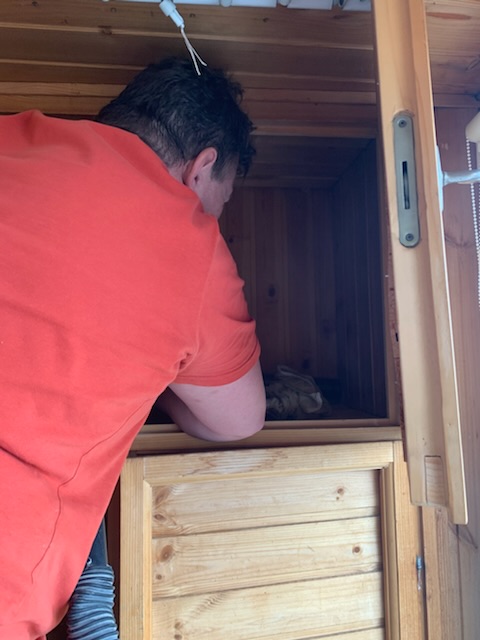

- Освобождается место под кондиционер. Для этого необходимо выполнить демонтаж отделочного материала балкона, а также открыть доступ к стене – разобрать шкаф.

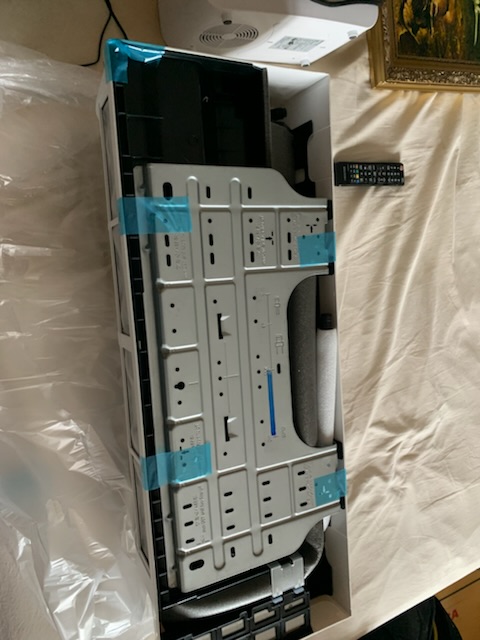

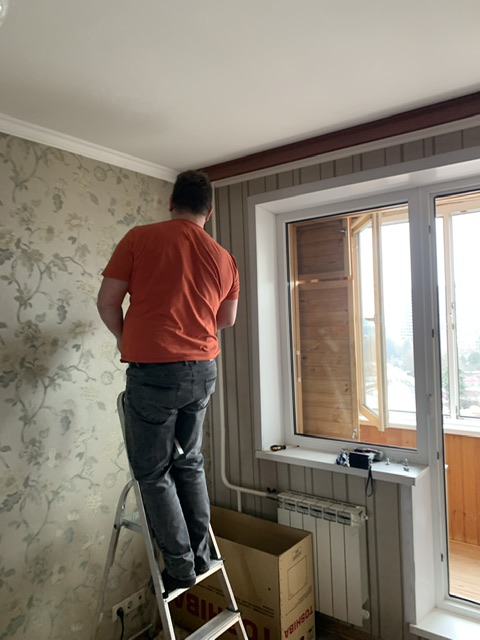

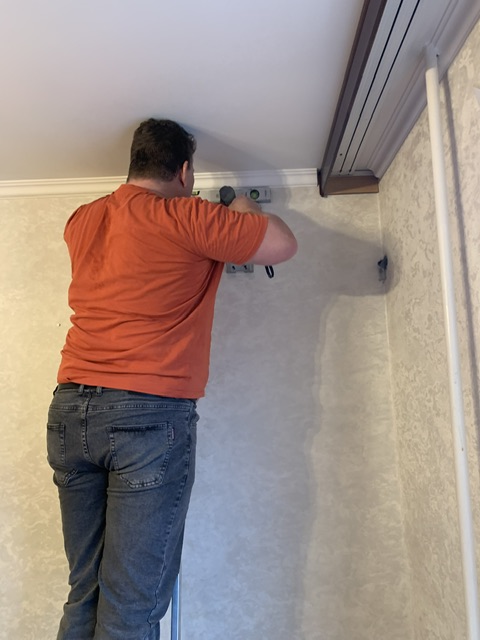

- Делаются отверстия под анкерные болты и винты для крепления монтажной пластины, где будет фиксироваться внутренний блок.

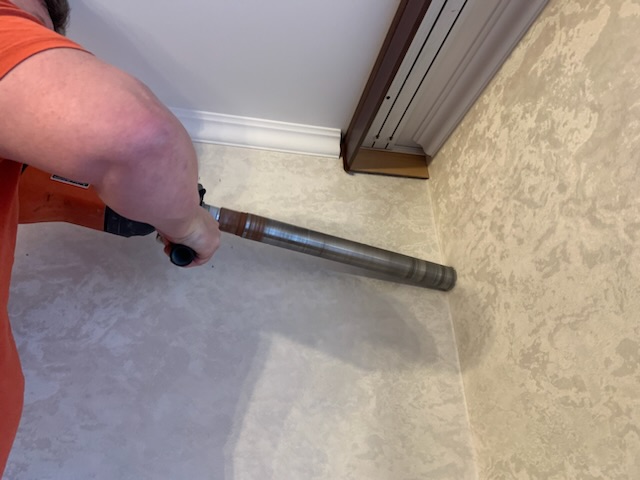

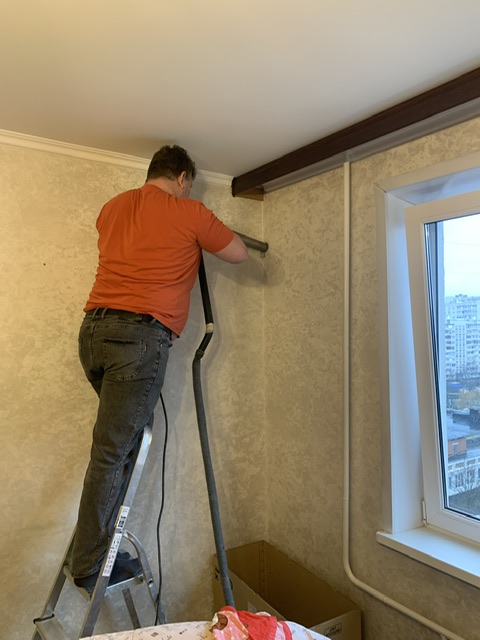

- Для вывода дренажа в стене выполняется отверстие диаметром 52 мм, используется бур Cayken 916.

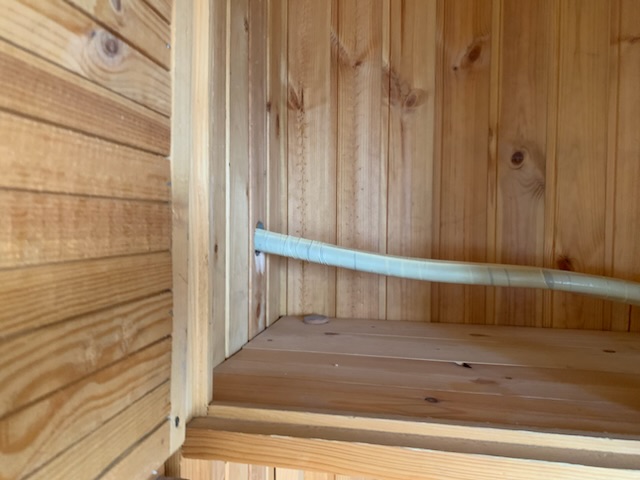

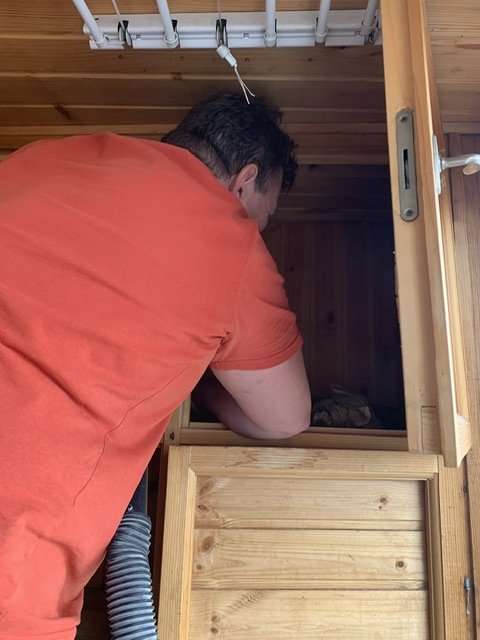

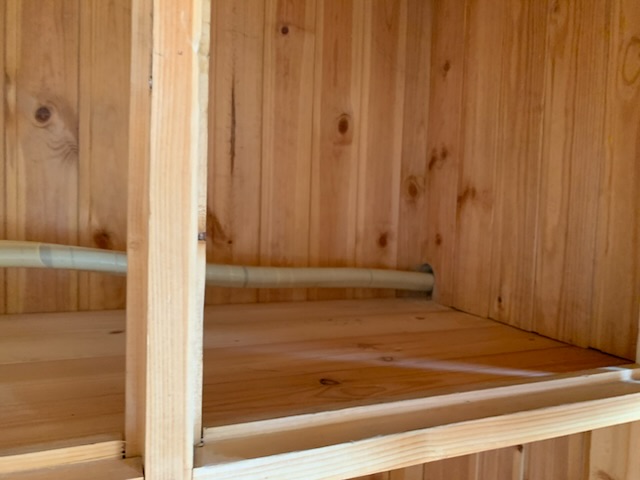

- В балконной перегородке тоже нужно сделать отверстие, чтобы подвести коммуникации к внешнему блоку (диаметр – 52 мм). Применяется тот же инструмент.

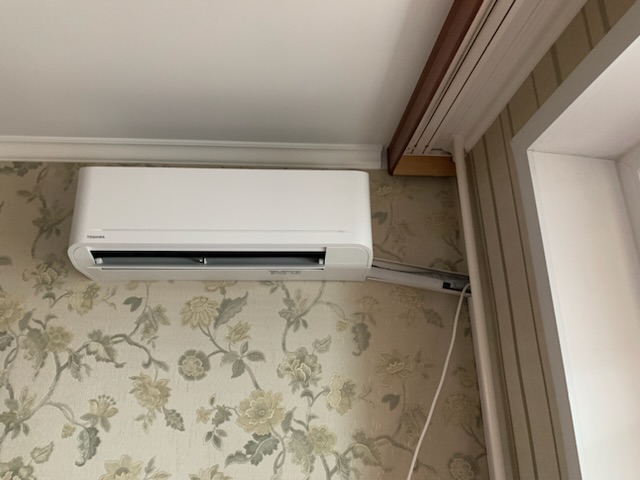

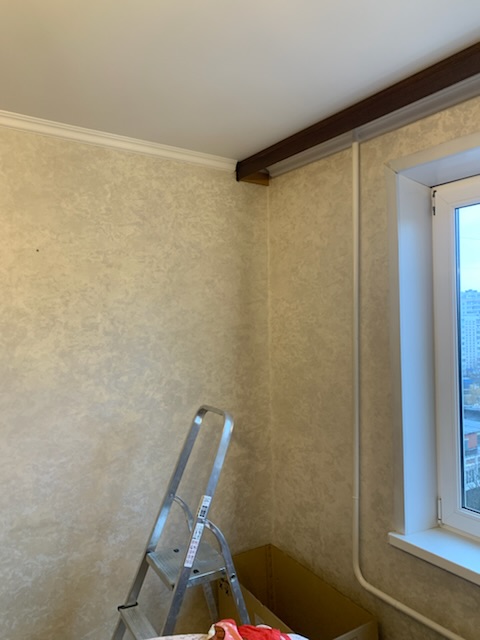

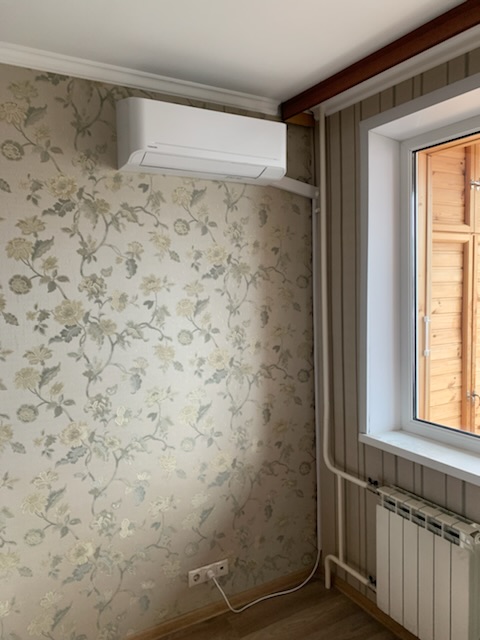

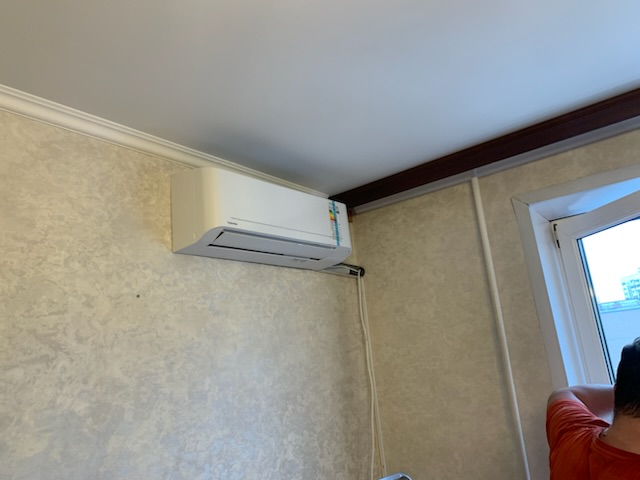

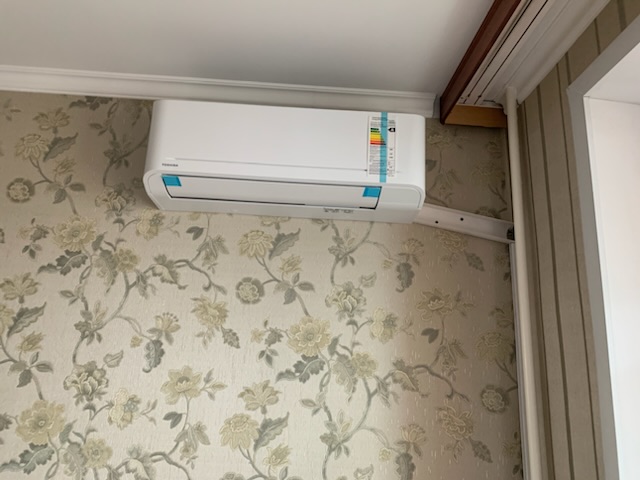

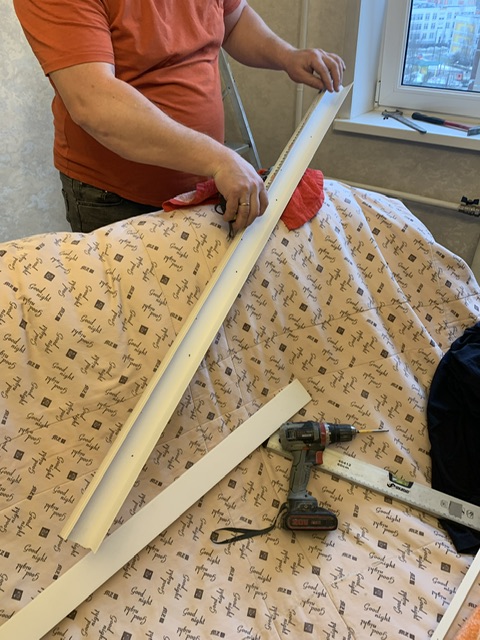

- Чтобы скрыть коммуникации, на стене фиксируется пластиковый короб 60х40 мм, его подводят с одной стороны к корпусу внутреннего блока, с другой – к отверстию 52 мм.

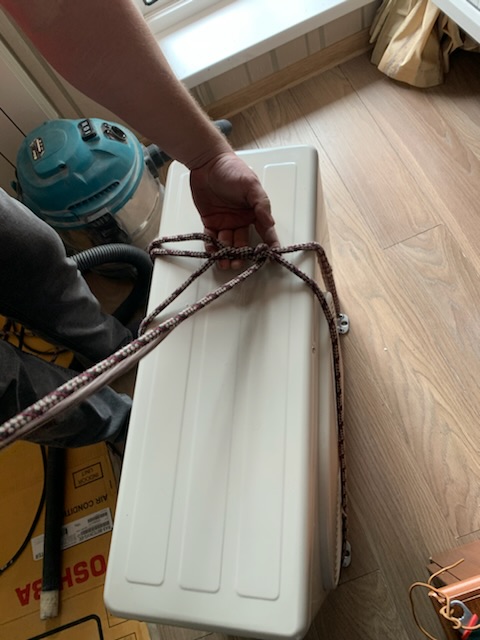

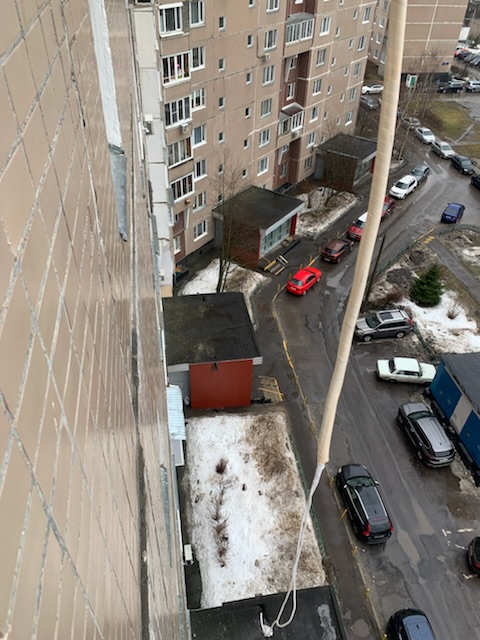

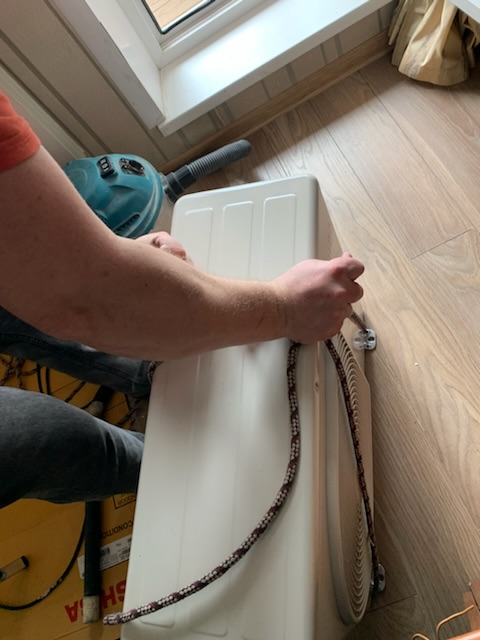

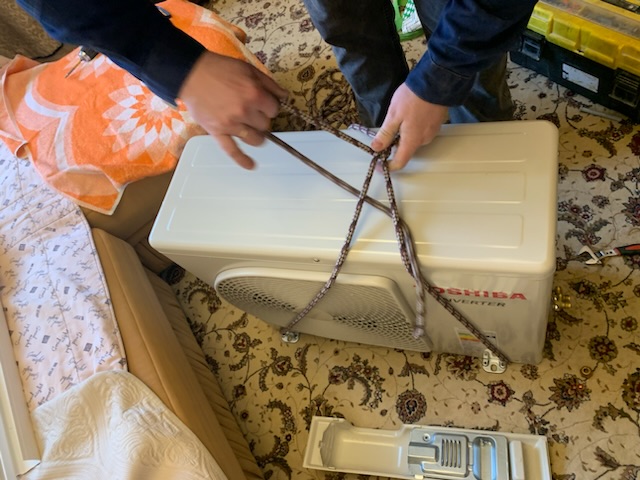

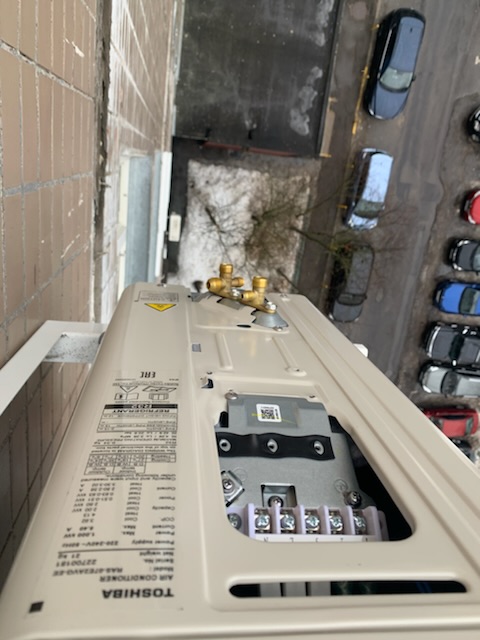

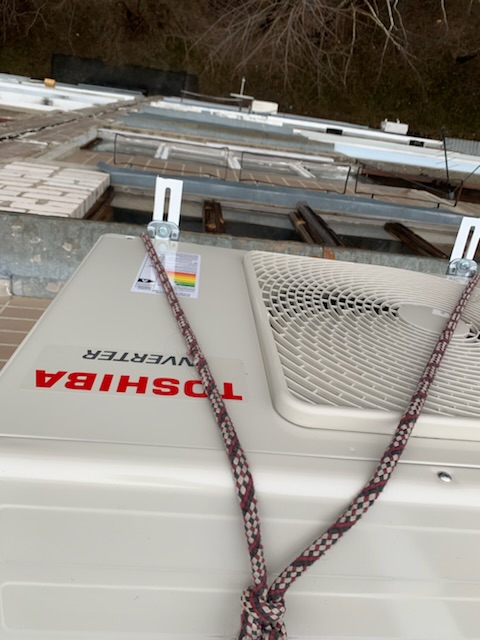

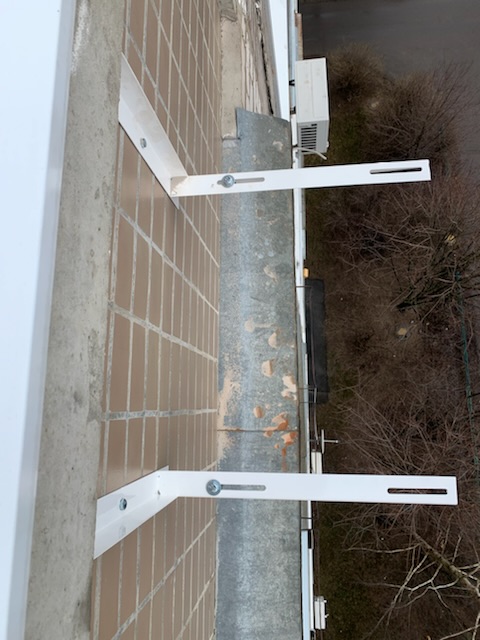

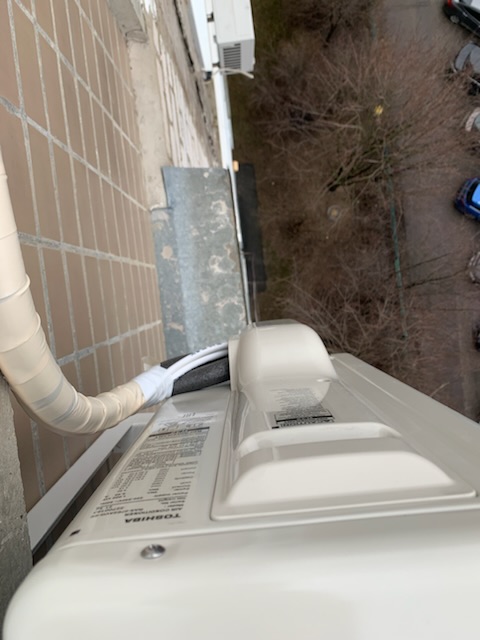

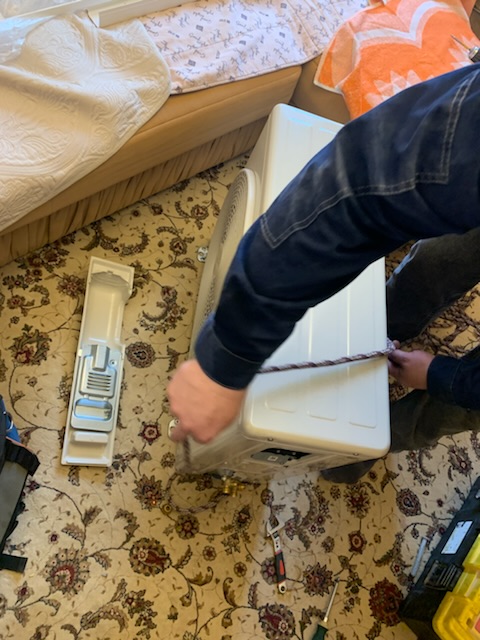

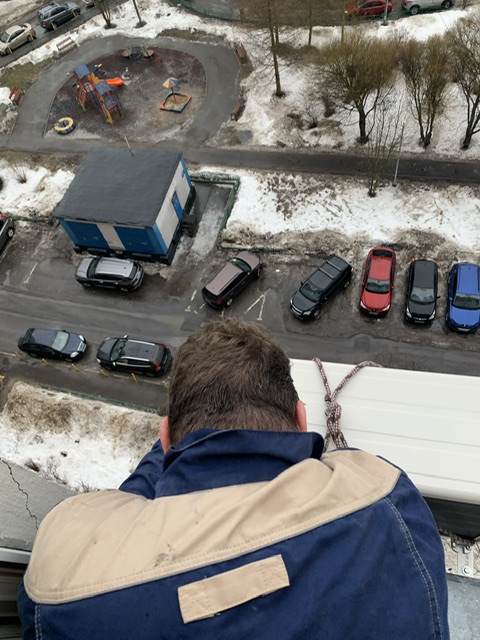

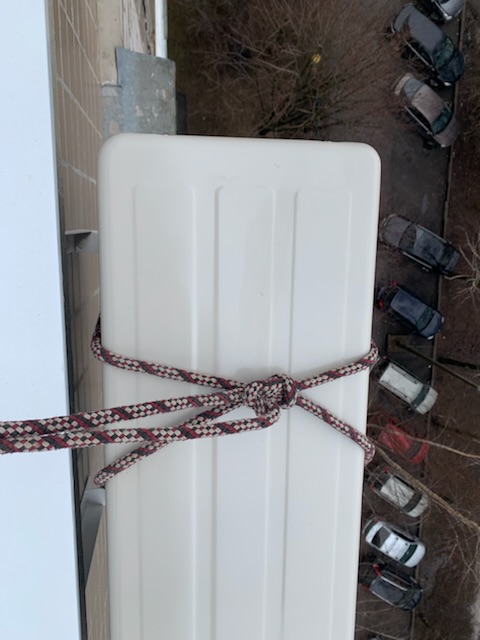

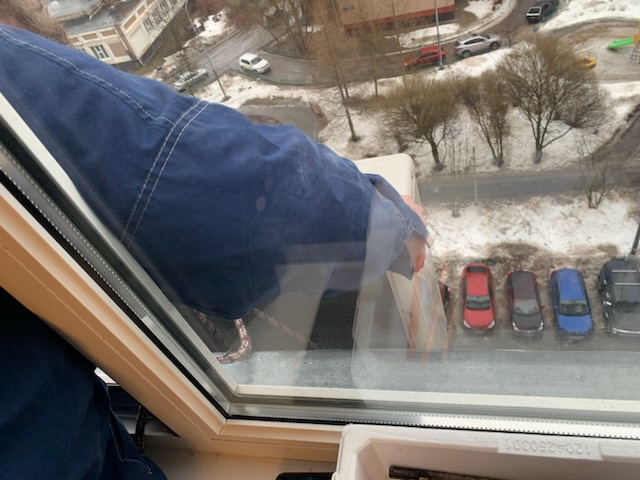

- Производится установка внешнего блока на кронштейнах, для этого также используется металлический решетчатый короб для большей безопасности устройства.

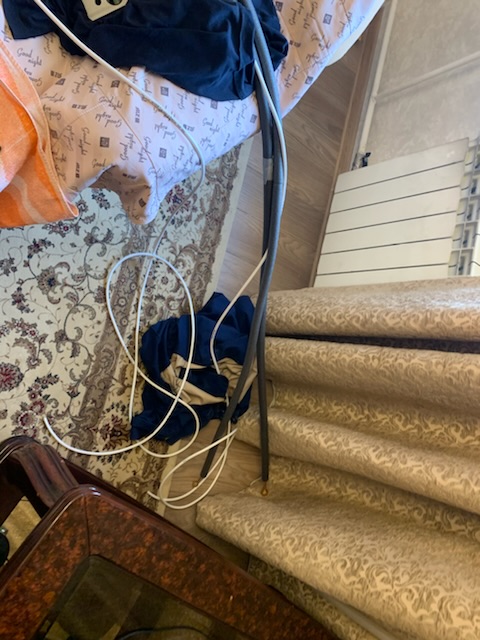

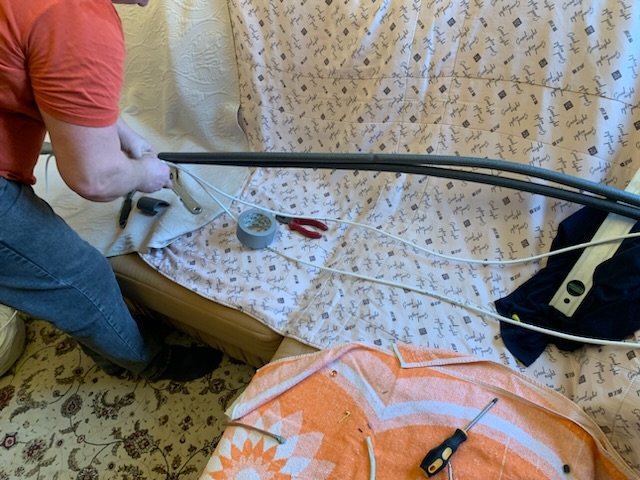

- Прокладка магистрали фреона, проводов 1/4, 3/8 до 5 м длиной, параметры межблочного кабеля – 4*1,5, а силового – 3*2,5.

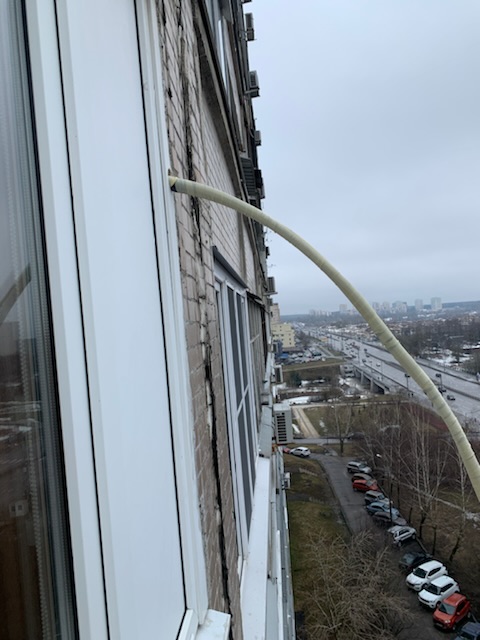

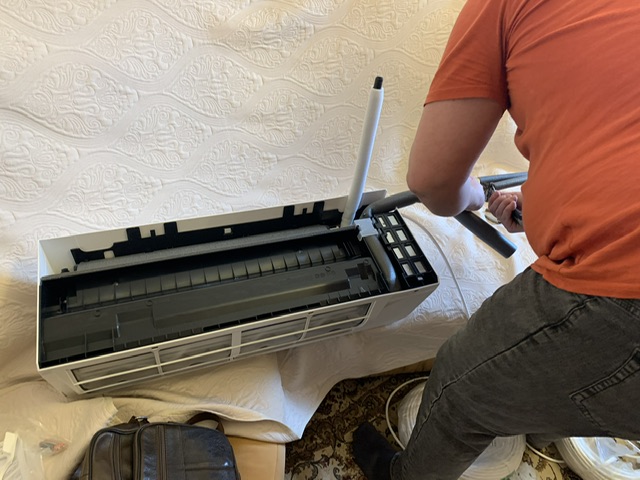

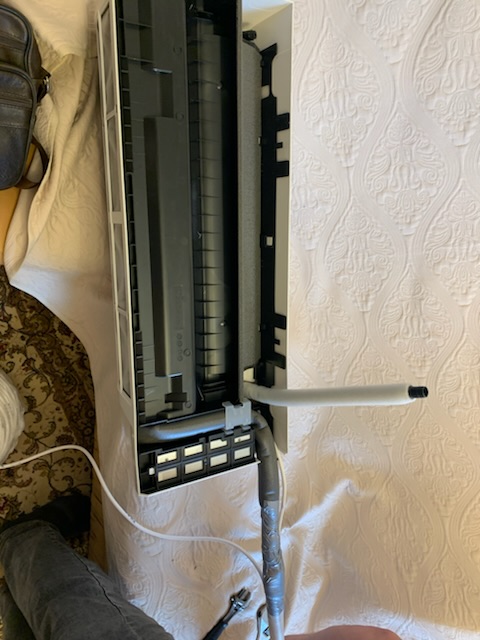

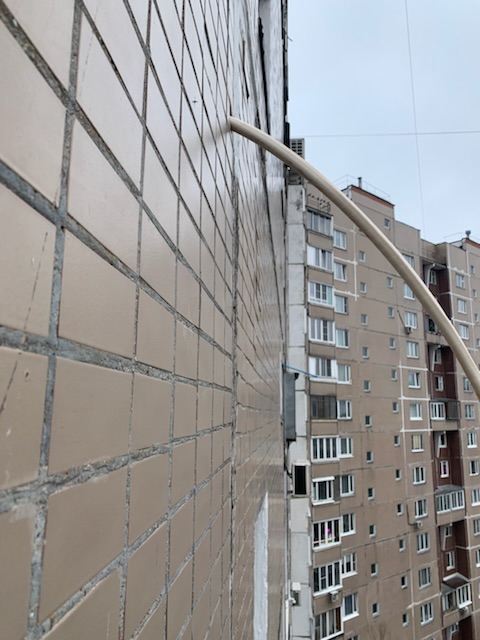

- Подсоединение дренажного трубопровода к патрубку для отведения жидкости на внутреннем блоке кондиционера, второй конец будет выводиться на улицу.

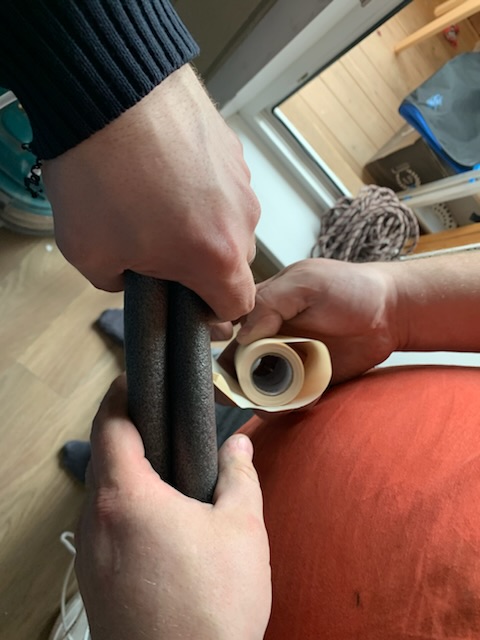

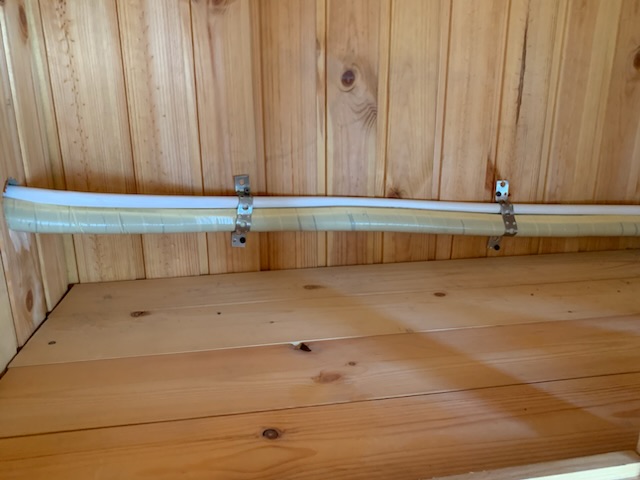

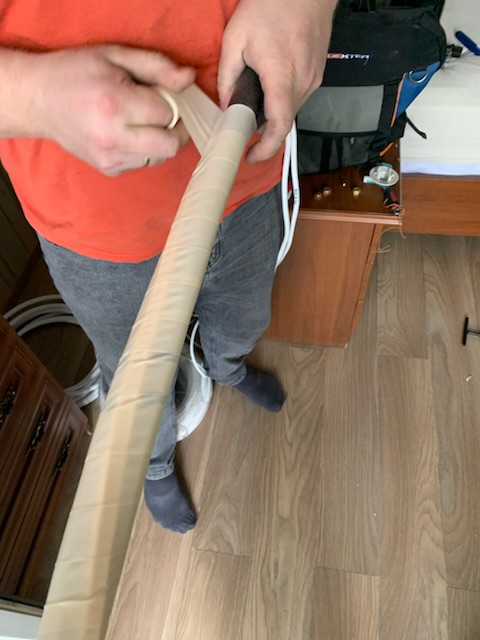

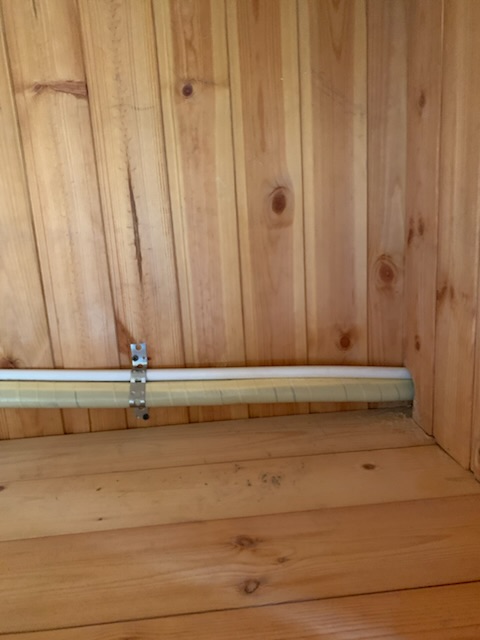

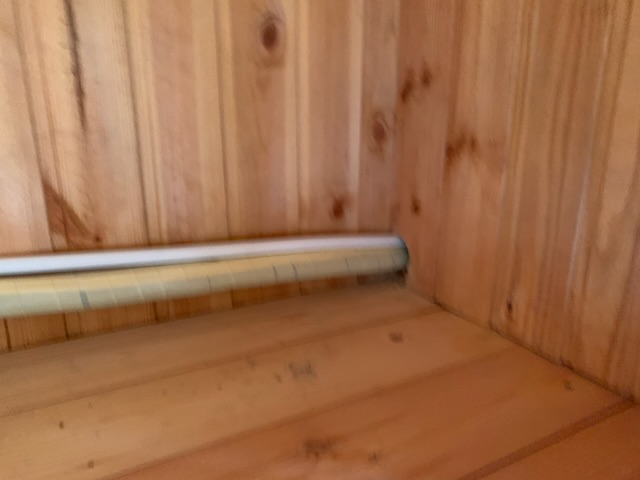

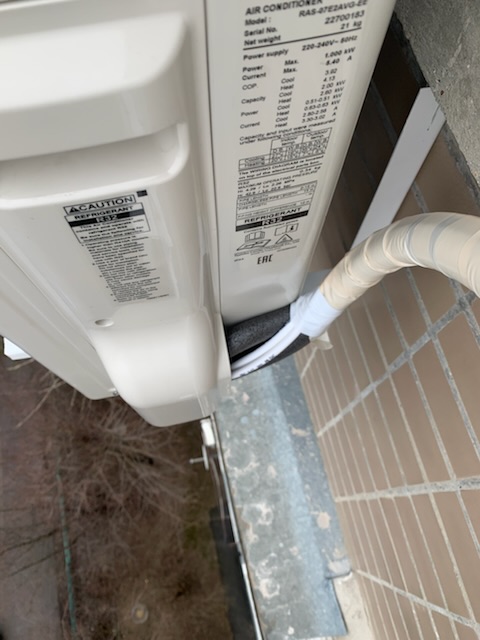

- Медные трассы хладагента буду т покрываться конденсатом, обмерзать, чтобы этого избежать, их защищают теплоизоляционным материалом.

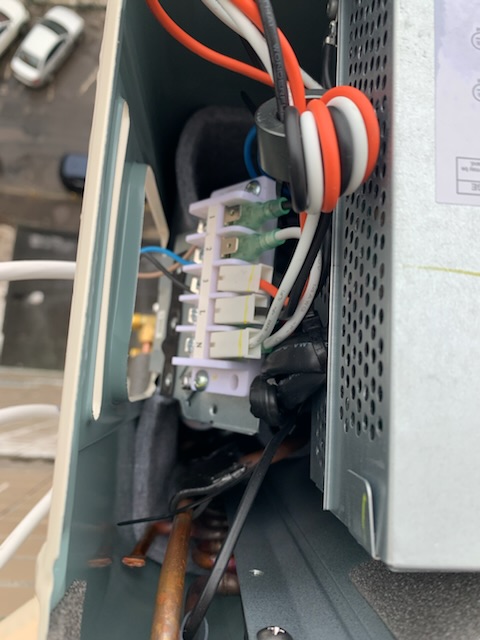

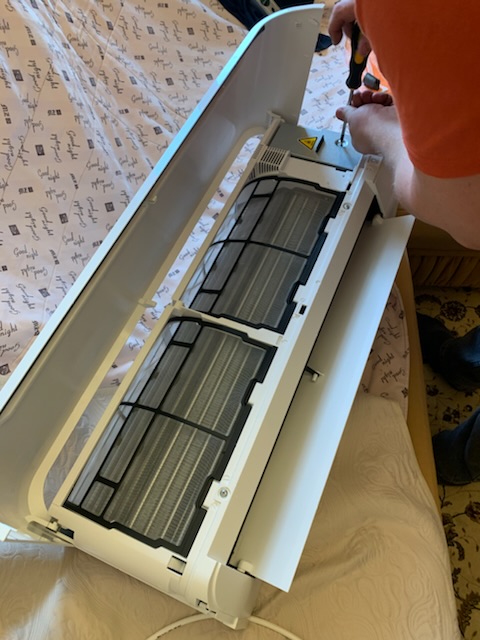

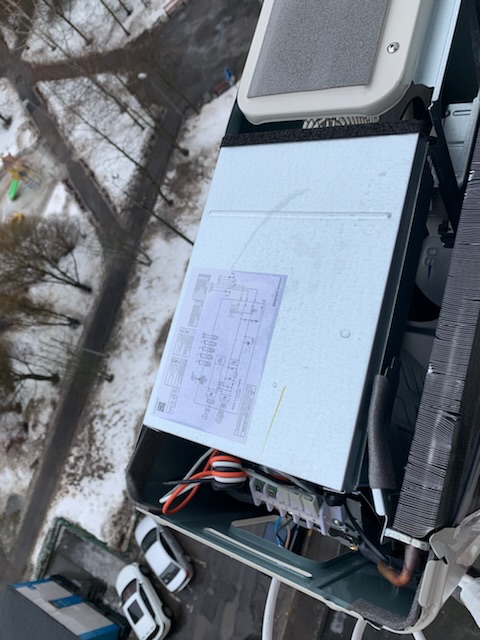

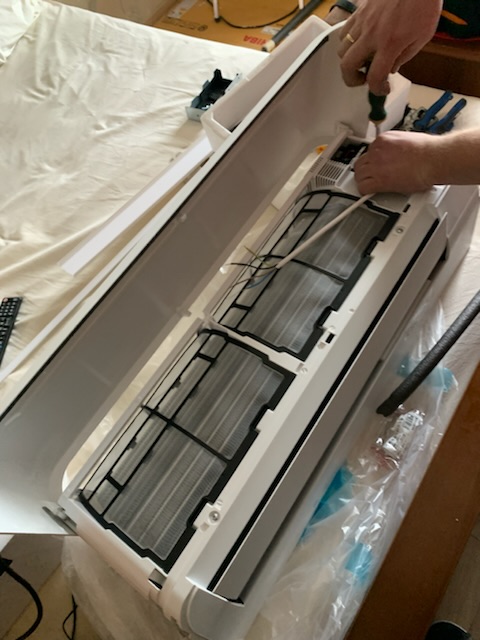

- Выполнение электромонтажа – контактная часть включает в себя работы по подключению проводов через клеммные колодки.

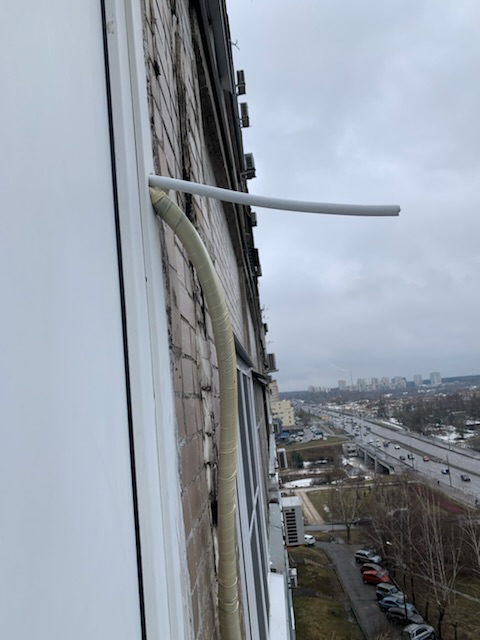

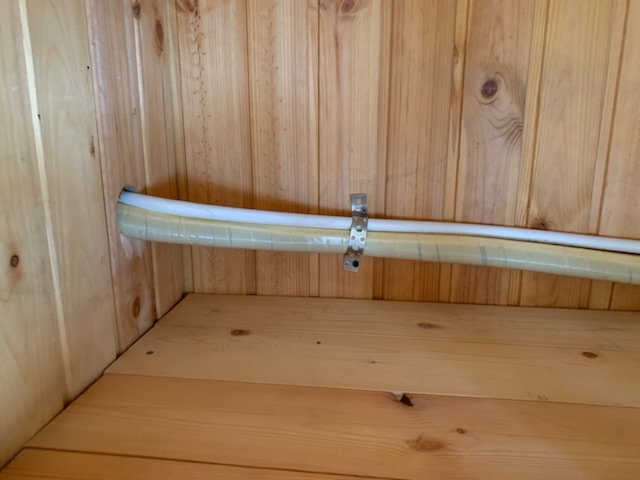

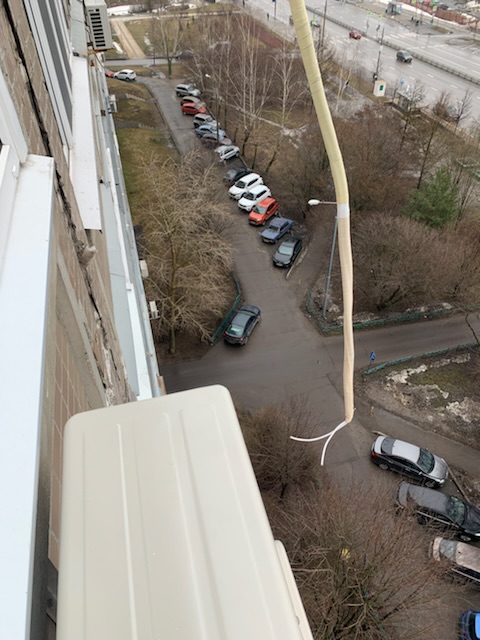

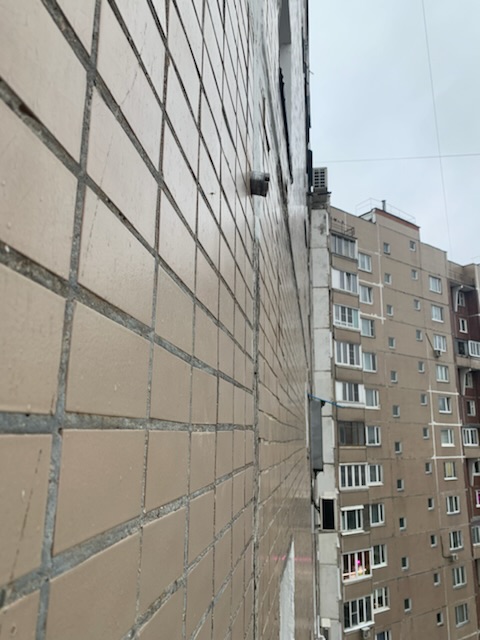

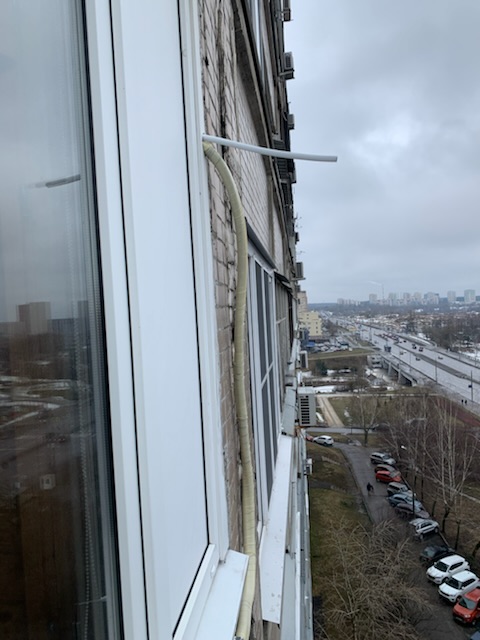

- Все коммуникации, которые выводятся за пределы помещения, фиксируют скобами.

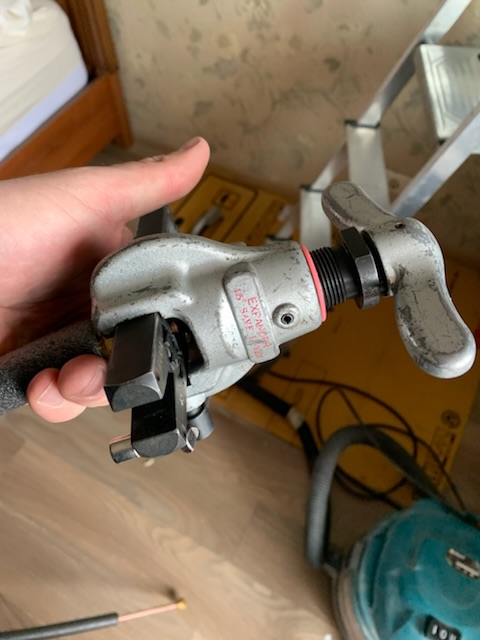

- С помощью специального инструмента производится развальцовка и подключение труб фреонопровода к блокам.

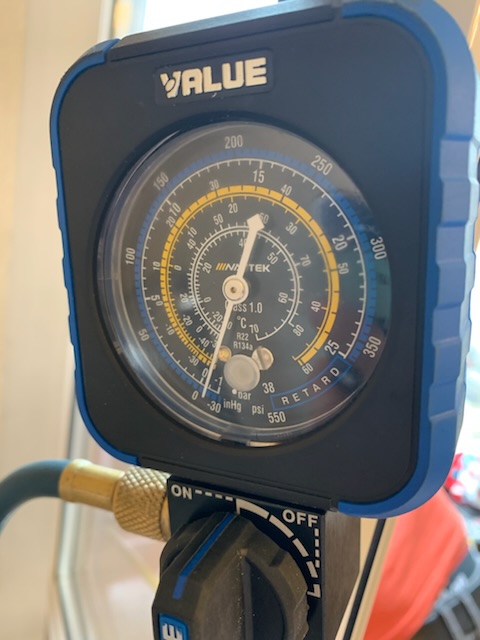

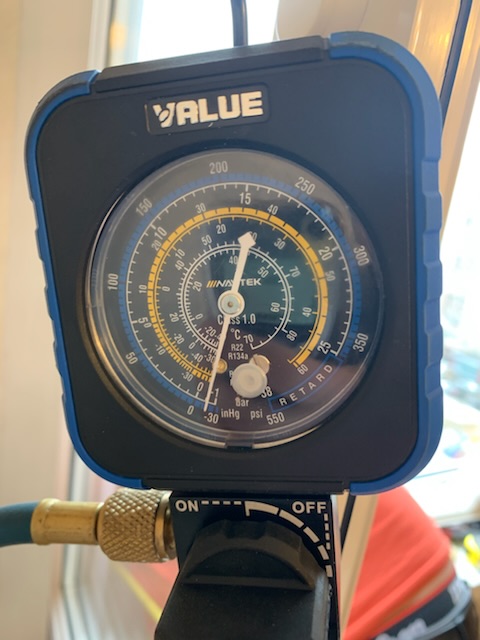

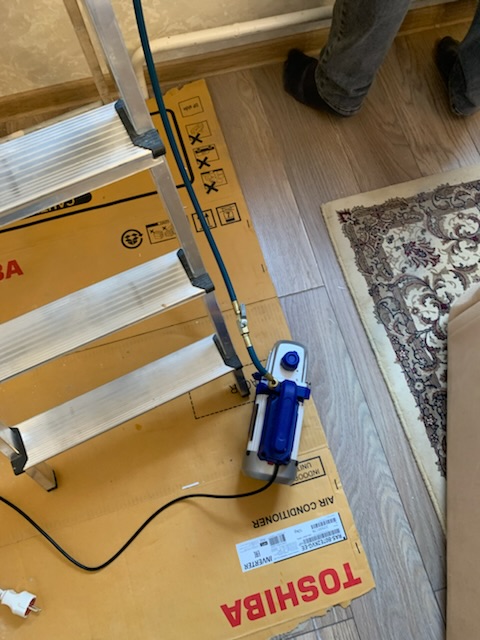

- Вакуумирование системы при помощи вакуумного насоса и станции.
- Пуск фреона по трубам. На этом этапе проверяются все места подключения на предмет протечек.

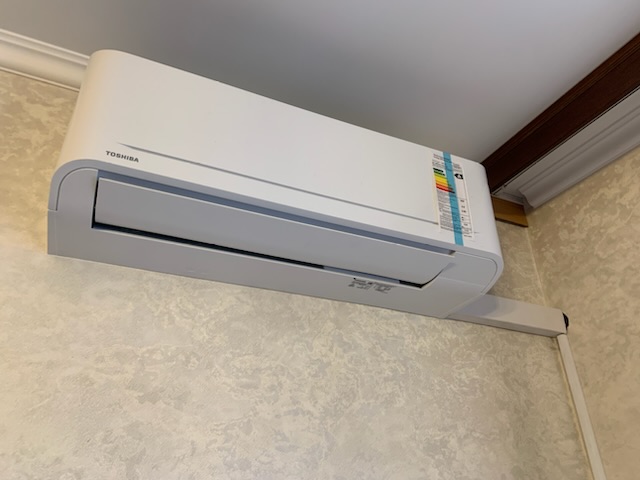

- Установка крышек, заглушек.

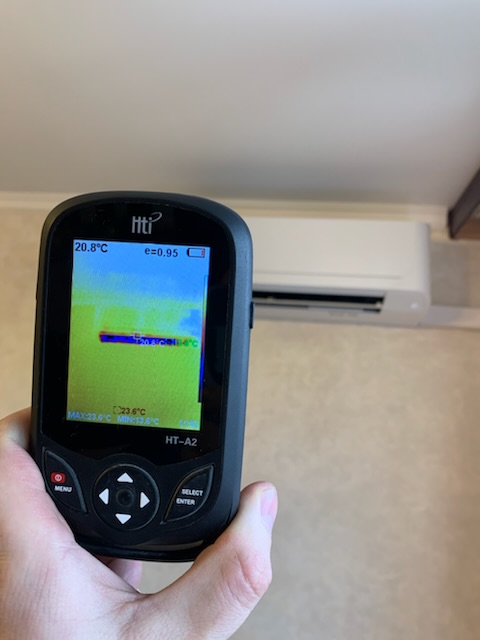

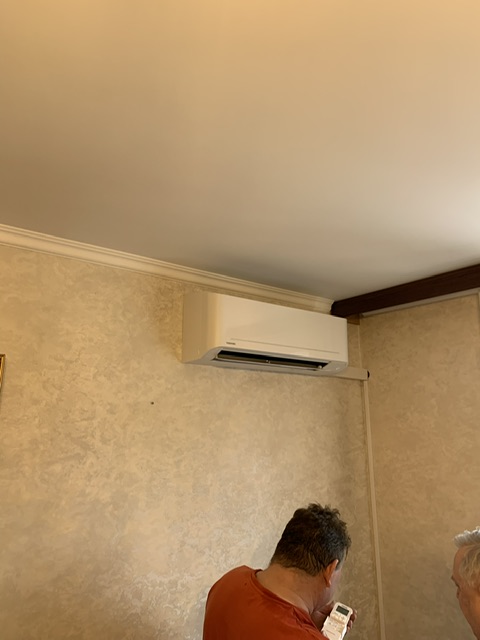

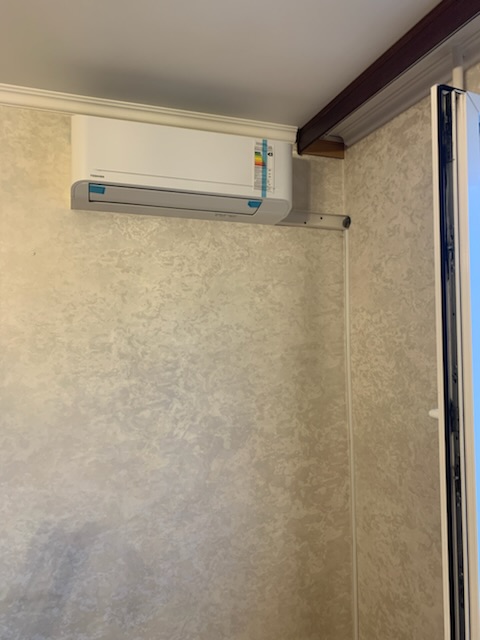

- На последнем этапе производятся пусконаладочные работы, что позволяет проверить работоспособность прибора, точность подключения всех элементов механизма и настроить его.
Когда внутренний блок крепится на стене, где нет балкона, инструкция несколько сокращается. Исключается необходимость сверления дополнительного отверстия большого диаметра, как это делается в балконной конструкции. Кратко, основные этапы:
- Монтаж пластины для установки внутреннего блока в помещении.

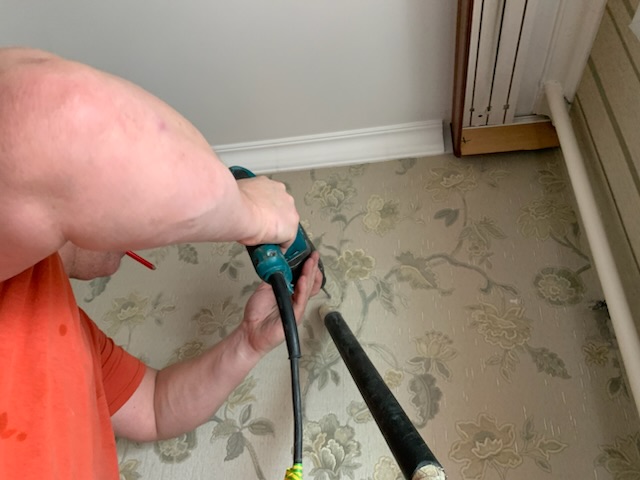

- Крепление пластикового короба 60х40 мм, который позволит подвести коммуникации к отверстию – его сверлят с помощью бура Cayken 916, диаметр составляет 52 мм.

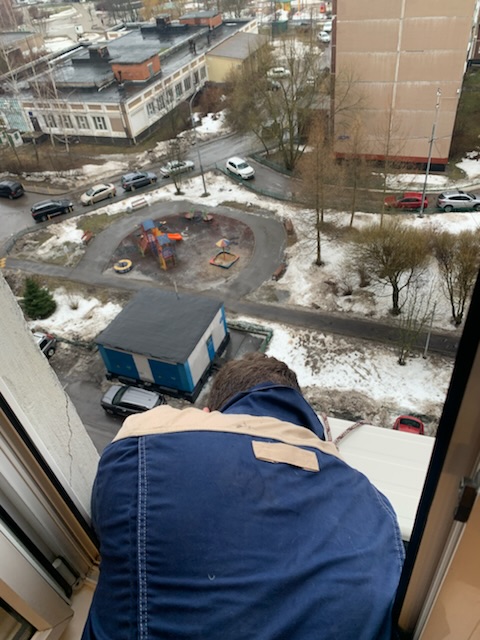

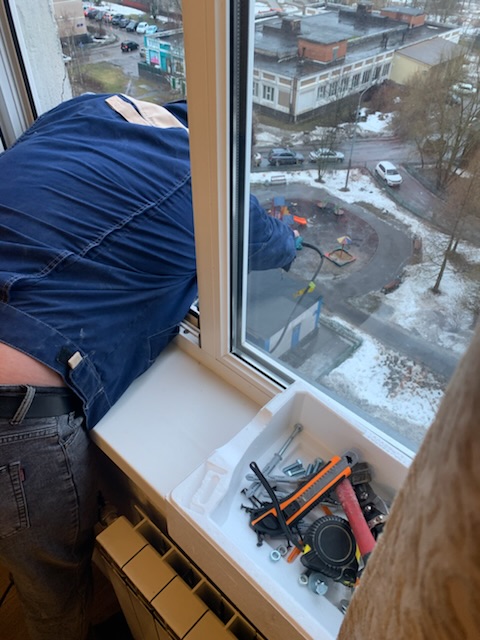

- Крепится внешний блок с наружной стороны стены. Для этого предварительно устанавливаются кронштейны.
- Прокладка коммуникаций: дренажа, проводов 1/4, 3/8 длиной до 3 м, параметры кабелей те же: межблочного – 4*1,5, силового – 3*2,5.
- Подключение проводов, вилки.
- Развальцовка труб, что позволит в дальнейшем подключить их к внутреннему и внешнему блокам.
- Вакуумирование системы. Для этого используется вакуумный насос, станция.
- Пуск фреона, проверка на протечки.
- Установка заглушек и выполнение пусконаладочных работ.
